太阳能移动式箭头交通信号灯安装说明书

太阳能移动式箭头交通信号灯安装说明书

常规4面3灯箭头太阳能移动式交通信号灯安装说明书36路印刷版.doc

整机图片

一、太阳能移动信号灯结构：（如图1）

由本公司自主研发设计的一体化太阳能移动式交通信号灯主要由四大部分组成：

1.  单晶硅太阳能电池板；(图1-1)

2.  红绿灯一体化灯箱；(图1-2)

3.  信号灯灯杆；(图1-3)

4. 信号灯可移动底座；(图1-4)

配置：

太阳能板： 18V/160W 单晶硅太阳能板，蓄电池：12V/160AH 免维护深循环铅酸电池

4面3灯箭头分别左转红黄绿，直行红黄绿，右转红黄绿。

可连续工作10-15个阴雨天

产品尺寸：灯头尺寸：1050*370*370MM，中间杆：1100*114MM，底座：900*900*500MM，（大拖车1900*1400*700MM）

安装总高度3.2米。

二、太阳能信号控制机图：

三、产品结构部分介绍：

A、信号灯可移动式底座：

移动式灯箱的结构由：手拉杆、户外防水箱、蓄电池、信号控制系统、Ø100刹车轮组成；

B、信号灯固定式主杆：

信号灯不可升降式主杆由：上法兰盘、下法兰盘、定杆、组成；

C、红绿灯一体化灯箱：

红绿灯一体化灯箱由：四面防水灯箱、灯芯、遮阳板组成

D、太阳能发电光伏板：

太阳能发电光伏板由：太阳能电池板、安装支架组成；

四、移动式红绿灯安装教程：

1、太阳能板的组装

2、灯箱与帽檐的安装:将帽檐弯成半圆状，用螺丝固定即可

3、底座与灯杆、灯箱、太阳能板的组装

（1）底座与灯杆的连接

（2）灯杆与灯箱的连接

（3）太阳能板与灯箱的连接

4、信号机的接线

信号机端子插端子线，灯箱东南西北端口对接信号机的东南西北端口。太阳能线为三芯线，蓝色接太阳能板负极，棕色接太阳能板正极，黄色接公共极。按设置，按数字8系统信息，如白天电池电压上升表示太阳能板能正常充电。（所有线出厂均贴有标签，按标签指示接线即可）。

5、安装完毕后实物图

推到指定位置后，踩下锁紧轮子，并放下支撑脚。

 五、运行信号灯

为了保证连接是正常的，在通电测试之前请先检测号安装是否有松动，检查好之后就可以打开信号机侧面的电源总开关工作了。

六、信号灯常见故障简修与排除：

七、材料配制清单：

信号机说明如下：

概述：

     太阳能交通信号控制机是一款交通信号灯控制器，用于太阳能发电系统供电的移动红绿灯，实现对路口交通流的有效控制。控制器采用多时段多方案控制方式，具有36路独立输出，可以控制12组红黄绿灯组。具有功能强大，性能稳定，安装方便，操作简单等优点。

产品特点：

多时段多方案。可设置12个时段，18种方案可在任何时段随便调用。

自定义相位。用户可根据实际需要，自己编辑运行方案。

彩色显示屏。彩色设置界面，简单直观，显示设置的参数和灯组状态。

电池保护。独立的电池过充过放保护功能，关机也能保护电池充放电。

手动功能。具有手动步进、不冲突强制绿、全红、黄闪等功能。

遥控功能。遥控版本信号机可使用遥控器人工控制绿灯放行。

调光功能。具备自动调光和手动调光功能。

数据保存。时段、方案等工作参数可保存10年。

时间保存。使用高精度时钟芯片，掉电可保存时间半年不出错。

36路驱动。36路输出，每路可通过电流>5A。

安装简便。输入输出端子排列整齐，标示明确。

节能环保。超低功耗，自身静态功耗<0.3W，尽可能增加移动红绿灯续航时间。

产品参数：

外壳材质：金属外壳，表面烤漆。

外形尺寸：236*150*30mm。

时    段：12个时段，可以调用任何方案。

方    案：18个方案，包括黄闪、全红、灭灯，其中8~17是自定义方案。

相位时间：0~255秒可设。

频闪设置：黄闪，机动绿灯闪0~99秒

亮度调光：100%，75%，50%，25%，自动

输入电压：DC12V±20%。

输出电流：每路5A ，总电流≤20A。

太阳能板：≤10A*18V。

静态功耗：＜0.3W。

输出端口：36路。

工作温度：-35℃ ~ 75℃

工作湿度：≤95%

执行标准：参照GB25280-2010相关规定

基本概念：

1.周期：

信号灯色按设定的相位顺序显示一周所需的时间。

2.相位：

在一个信号周期内，同时获得同一通行权的一个或多个交通流的信号显示状态。

3.方案：

路口关于相位设置、相位序列设置、信号配时的有序集合。

4.多时段控制：

根据交通需求的变化情况，把一天分成多个时间段，不同的时段按预设的方案运行。

面板说明：

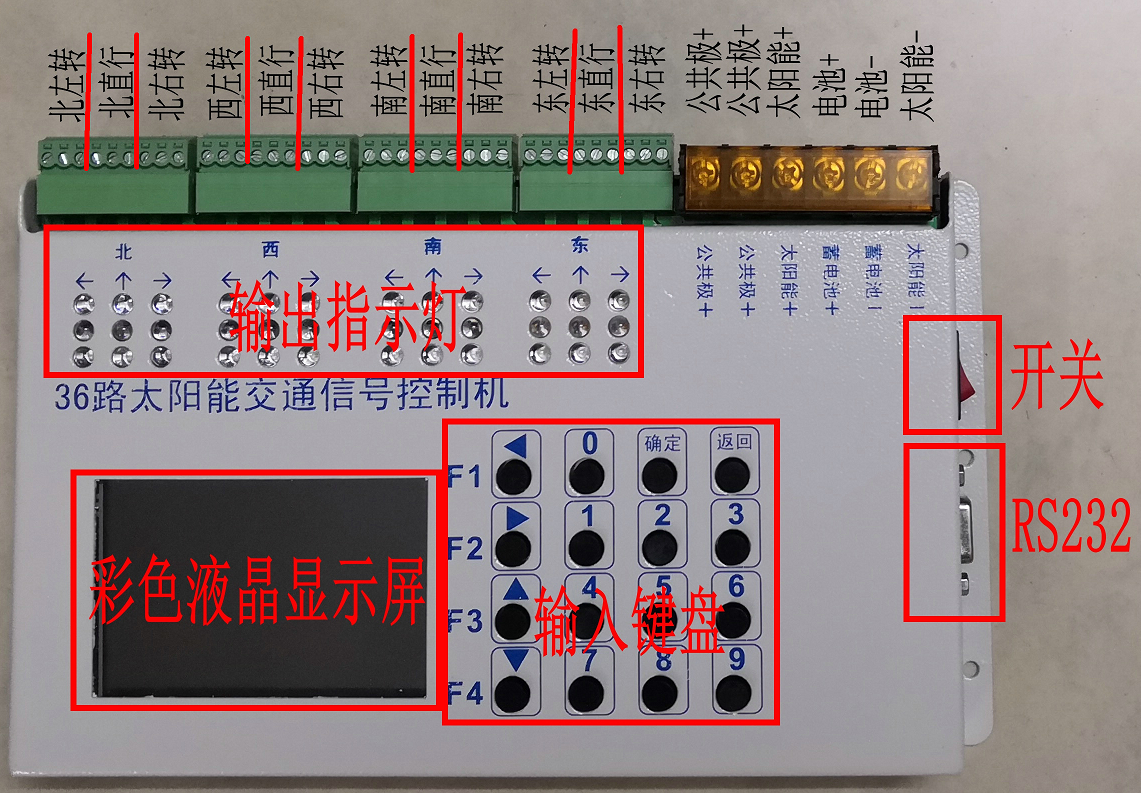

   图2：太阳能交通信号控制器面板图

如上图所示，信号控制器由液晶显示屏、键盘、模拟显示、RS232通讯接口、输入接线端和输出接线端组成。

彩色液晶显示屏：显示信号机运行参数、设置菜单和相位状态。

键盘：用于设置信号机参数，有数字键、方向键、设置键、返回键、确定保存键等。详细使用说明请参考“设置操作”。

输出指示灯：显示输出的状态。

输入端子：接太阳能板、蓄电池和信号灯公共正极。

输出端子：4个，每个代表一个方向路口的3组灯，分别接各个信号灯的负极。

RS232接口：用于连接电脑通讯，波特率9600bps，数据8位，停止1位，无效验位。

电源开关：控制总电源的通断。

设置操作：

打开电源开关，信号机先黄闪10秒，再全红10秒，然后按预设方案运行。此时显示屏显示当前运行参数，包括运行方案、相位、步长、剩余时间。如图3所示，当前运行的是方案03，相位01，相位1的时间（步长）是30秒，剩余时间15秒。具体相位灯色参看方案表，方案3的相位1。

1.设置菜单：

按“确定”键进入设置菜单，如图4所示。通过数字键选择具体设置选项，例如按数字“1”就进入系统时间设定。按“返回”键退出，回到当前运行显示，如图3.

2.时间设置：

   在设置菜单目录，按“1”进入时间设置，如图5所示。按“↓”方向键移动，相应位置红色提示，按数字键设置。0~6数字分别对应星期日至星期六。本菜单采用即时保存方式，改变数据马上保存。按“返回”键回到设置菜单。

3.方案授时：

在设置菜单目录，按“2”进入方案授时，设定各个相位的时间。如图6所示，方案选项位置红色，输入方案03，则马上显示方案03的相位01至08的时间，红色位置跳到相位01，并且显示屏显示相位01的灯组状态，如图7所示。方向键“↑”和“↓”移动输入位置，相应位置红色，显示屏显示该相位的状态。方案号03~18有效，相位时间0~255秒，如果无需运行某个相位，把该相位时间设置为0即可。设置完毕请按“确定”键保存，并提示保存成功，如图8所示。按“↑”或“↓”方向键移动光标到方案位置进行其他方案配时，或按“返回”键回设置菜单。

4.时段设置：

在设置菜单目录，按“3”进入时段设置，如图9所示。按“←”或“→”方向键变换时段号，按“↑”或“↓”方向键设置时间和方案，对应位置红色。一共可设置12个时段，在任意时段可使用任何方案。顺序时段的时间是连续的，从00:00到23:59，假如时段2的结束时间为23:59，则不再执行时段2以后的设置。时段设置好必须按“确定”键保存，图10表示成功保存。按“返回”键回到设置菜单目录。

5.过渡闪烁：

在设置菜单目录，按“4”进入过渡闪烁设置，如图11所示。通过“↑”“↓”方向键选择需设置项，相应位置红色，数字键输入0~99秒绿灯闪烁时间；黄闪用“←”“→”方向键选择“闪烁”或“常亮”。按“确定”键保存设置，如图12所示。按“返回”键回到设置菜单目录。

6.手动控制：

在设置菜单目录，按“5”进入手动控制选项，如图13所示。有强制放行的方向绿，有全红、黄闪和手动步进功能。通过1~9数字键选择选项，按“手动步进”功能键9，当前运行方案进入手动步进，按一下“9”进入下一个相位。按“返回”键退出手动控制，并返回设置菜单目录。

7.相位编辑：

在设置菜单目录，按“6”键进入相位编辑，如图14所示。可以自定义相位的方案是08~17，其他方案无效，每组输出都可以设置成“无”“红”“黄”“绿”，注意不要设置成冲突的相位。通过“↑”“↓”方向键选择需设置的灯组，对应的位置红色，按“1”亮绿灯，按“2”亮红灯，按“3”亮黄灯，按“0”此组灯不亮，显示屏显示相应方向的灯组颜色。左右“←”“→”方向键切换相位号。设置完请按“确定”键保存设置，成功保存如图15所示。按“返回”键回到设置菜单目录。

8.亮度调节：

在设置菜单目录，按“7”进入亮度设置，如图16所示。通过数字键0~4选择，选择“自动”调光时，白天亮度100%，晚上亮度50%。按“返回”键回到设置菜单目录。

9.系统信息：

在设置菜单目录，按“8”键进入系统信息显示，包括日期、时间、星期和电池电压，如图17所示。按“返回”键返回设置菜单目录。

故障检修：

保修期限：

本产品免费保修一年，人为损坏、自然灾害、交通事故等原因损坏不在免费保修范围。一年后有偿提供产品配件维修或固件更换。

注意事项：

非专业技术人员严禁对产品进行拆卸，否则不予保修。

确保时间设置正确。时段设置调用的方案有配时。

室外使用时，信号机必须装在控制箱，必须有良好的防尘防水设计。

定期清理太阳能电池板上的灰尘污物，确保良好的充电效果。

本《使用说明书》自2018年9月20日起执行，本公司保留修改《使用说明书》的权限，当新版《使用说明书》被使用时，老版《使用说明书》即自动停用，恕不另行通知。

附件1：相位表

方案00：黄闪

方案01：熄灯

方案02：全红

方案08~方案17：自定义方案，用户自行设

方案03：4个方向独立放行，每个方向左直右一起放行

方案4：4个方向独立放行，每个方向右转常亮绿灯，  直行左转一起放行

方案5：对向放行，双向先直行右转，再放左转

方案6：对向放行，左直右同时走

方案7： 对向放行，双向先直行，再放左转，右转常亮绿灯

注意事项：

1、开门方向为南 门对面是北 门左边是西  门右边是东。

2、为保证阴雨天正常工作，请将亮度调到25%

3、按设置，按数字8系统信息，可显示电池电压，如白天电池电压上升表示能正常充电
